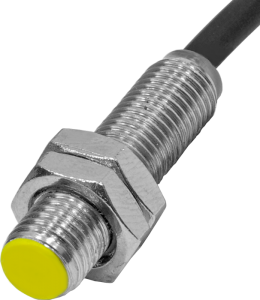

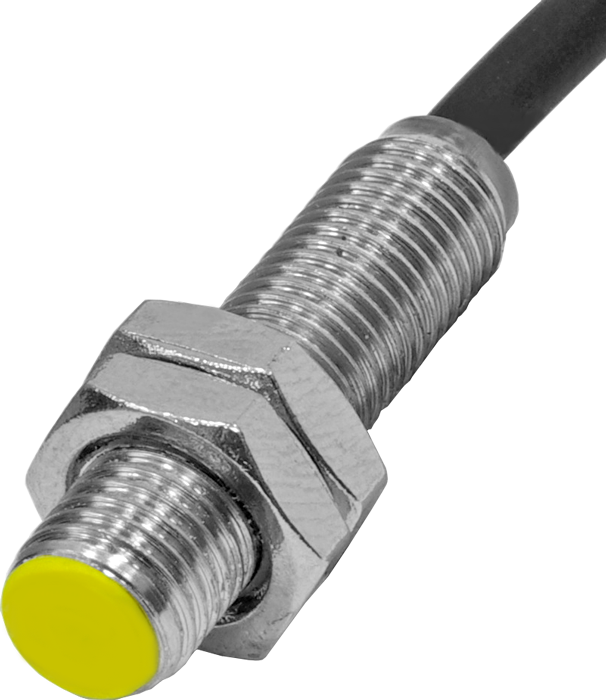

Индуктивные датчики
- Реагируют на ферромагнитные и диамагнитные металлические объекты
- Регулятор чувствительности для различных материалов
- Защита от переполюсовки питающего напряжения
- Защита выхода от индуктивных выбросов
- Металлический корпус
НАЗНАЧЕНИЕ ИНДУКТИВНОГО ДАТЧИКА
Бесконтактный индуктивный датчик ВИКО-И представляет электронное устройство, которое обнаруживает ферромагнитные и диамагнитные металлические объекты попадающие в зону действия датчика. Датчики применяются в системах управления в качестве конечных выключателей в станочном оборудовании, автоматических конвейерных линий, датчиков положения и подсчёта продукции.
РАБОТА ИНДУКТИВНОГО ДАТЧИКА
Чувствительный элемент датчика выполнен в виде катушки индуктивности с открытым в сторону активной поверхности магнитопроводом. Катушка подключена в цепь возбуждения генератора. Перед активной поверхностью образуется электромагнитное поле. При попадании объекта в рабочую зону катушки изменяется индуктивность контура при этом амплитуда колебаний генератора резко уменьшается. Амплитуда колебаний определённого уровня регистрируется оценочной схемой датчика и преобразуется в выходной сигнал.
Индуктивные датчики обнаруживают металлические объекты из магнитного, ферромагнитного или аморфного материала определённых размеров. Объекты из металлов из-за их высокой проводимости оказывают наиболее сильное воздействие.
Определения:
Sn - номинальное (условное) расстояние срабатывания. Не учитывает отклонения обусловленные колебаниями напряжения питания, температуры, допуски изготовления, условия применения на конкретном объекте.
Sr - расстояние срабатывания конкретного бесконтактного датчика при номинальном напряжении питания определённой температуре и условиях монтажа.
Sa - гарантированный интервал срабатывания. Интервал начинающийся от активной поверхности до объекта, внутри которого гарантируется работа датчика в нормальных условиях эксплуатации.
Соотношения между величинами полученные по отношению к стандартному объекту воздействия.
Sr = (110 - 90)% Sn; Sa = 80% Sn.
К - стандартный объект воздействия - квадратная пластина из стали Ст3 толщиной 1мм и стороной равной 3Sn.
Если объект воздействия имеет размеры меньше стандартного, то расстояние срабатывания Sr может измениться. Представление зависимости отношения расстояния срабатывания (S/Sn) от соотношения площади используемого объекта к площади стандартного объекта (К ) показано на графике ниже. При работе с объектами из различных металлов и сплавов расстояние срабатывания могут уменьшаться.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИНДУКТИВНОГО ДАТЧИКА ВИКО-И
Параметр | Ед.изм. | Значение |
Материал корпуса | Латунь (покрытие никель) | |
Схема подключения | выход с открытым коллектором (см. схемы подключения) | |
Защита выхода от переполюсовки | есть | |
Гистерезис | <10% (от зоны чувствительности) | |
Воспроизводимость | 10% | |
Максимальный ток нагрузки | мА | 200 |
Ток потребления (при напряжении питания) | мА | DC12В-8; DC24В-15 |
Ток утечки | мА | DC < 0,8 |
Сопротивление изоляции | МОм | 50 |
Испытательное напряжение изоляции | В | 500 |
Диапазон рабочих температур | 0C | -25...+70 |
Степень защиты | IP67 | |
Влажность окружающего воздуха | < 90% (при +200С) | |
Способ подключения | кабель 3x0,2мм2-2 м (NPN NO); кабель 4x0,2мм2-2 м (NPN NO+NC) |
Тип датчика | Тип вых./Uпит., В | fmax, Гц | Sn, мм | Масса, кг | К, мм |
ВИКО-И-022-М8 | NPN NO/ DC 10-30 | 1000 | 2 | 0,055 | 8х8х1 |
ВИКО-И-042-М8 | 1000 | 4 | 0,055 | 12х12х1 | |
ВИКО-И-082-М18 | 150 | 8 | 0,1 | 24х24х1 | |
ВИКО-И-162-М18 | 150 | 16 | 0,1 | 48х48х1 | |
ВИКО-И-162-М30 | 100 | 16 | 0,2 | 48х48х1 | |
ВИКО-И-252-М30 | 100 | 25 | 0,2 | 75х75х1 | |

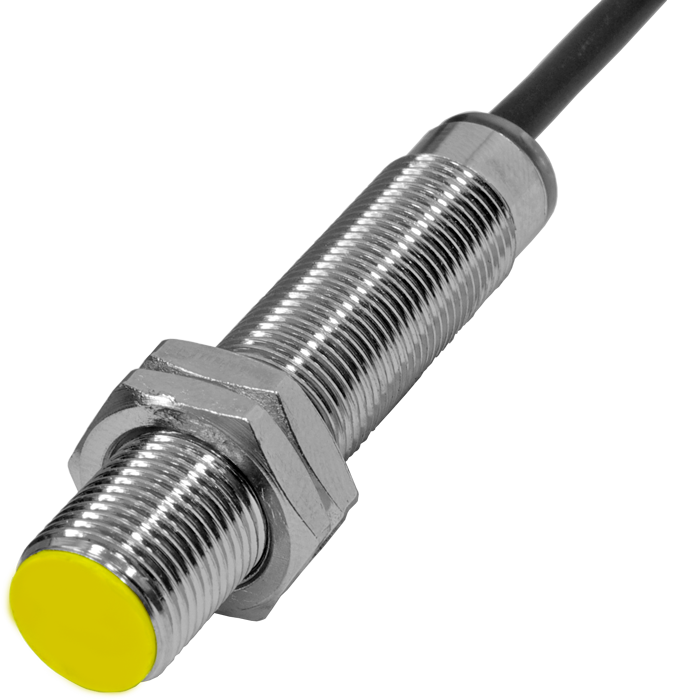

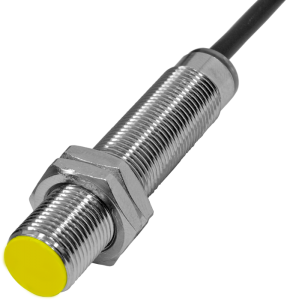

ВИКО-И-021-М12 | NPN NO+NC/ DC 6-36 | 25 | 2 | 0,065 | 12х12х1 |

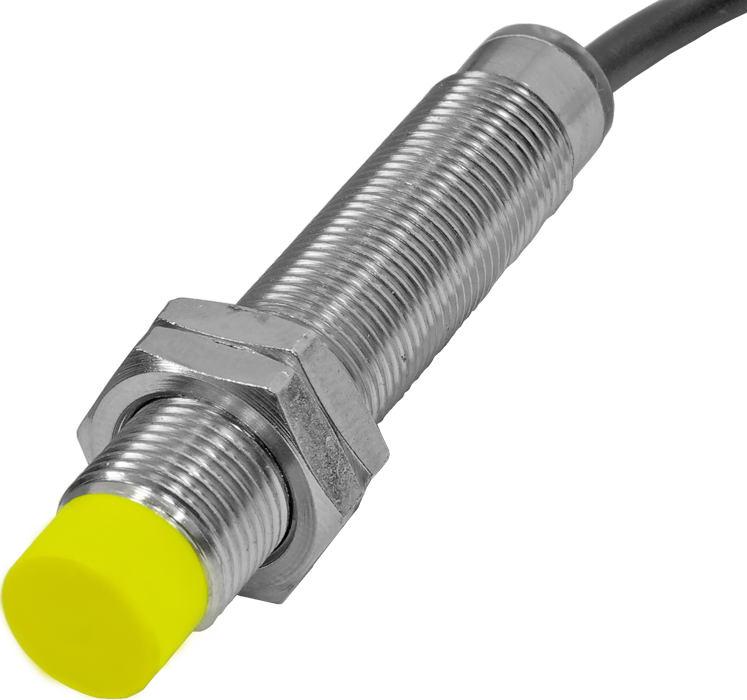

ВИКО-И-041-М12 | 25 | 4 | 0,065 | 12х12х1 | |

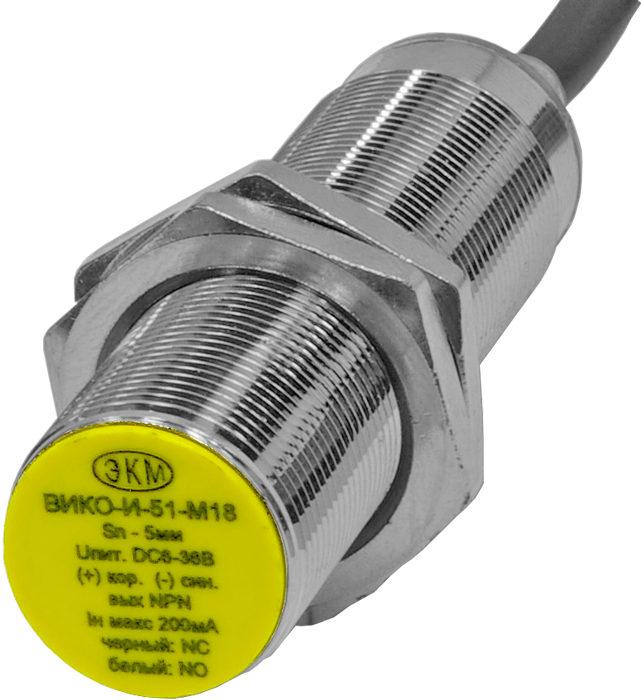

ВИКО-И-051-М18 | 25 | 5 | 0,1 | 12х12х1 | |
ВИКО-И-081-М18 | 25 | 8 | 0,1 | 18х18х1 | |

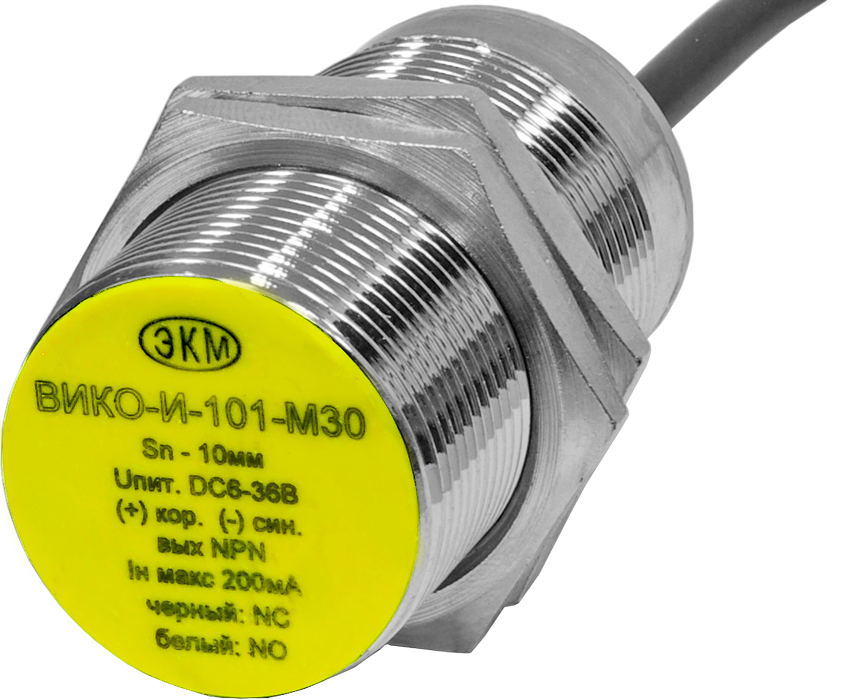

ВИКО-И-101-М30 | 25 | 10 | 0,2 | 30х30х1 | |

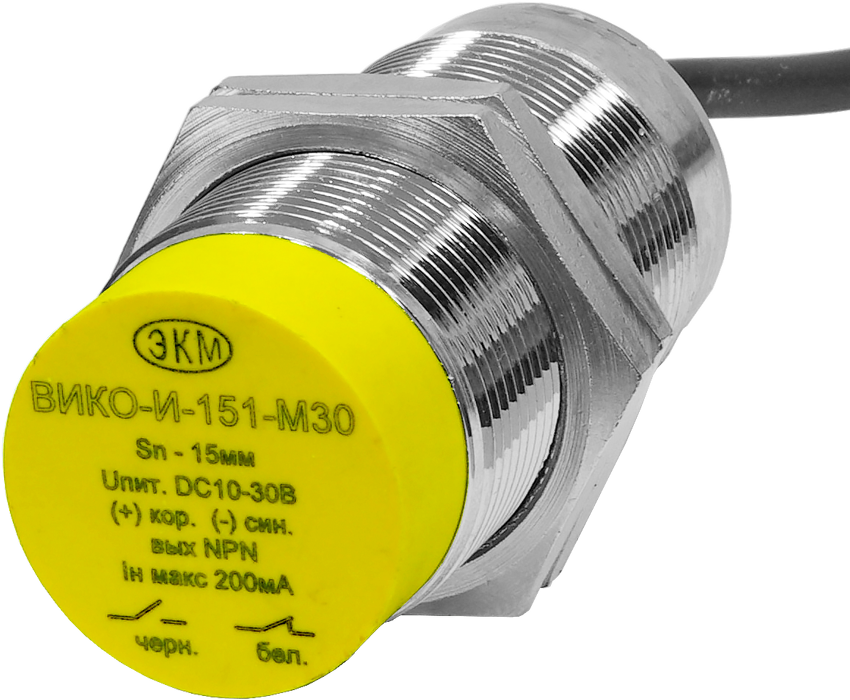

ВИКО-И-151-М30 | 25 | 15 | 0,2 | 30х30х1 |
СХЕМЫ ПОДКЛЮЧЕНИЯ ДАТЧИКОВ
ВИКО-И-022-М8, ВИКО-И-042-М8, ВИКО-И-082-М18, ВИКО-И-162-М18, ВИКО-И-162-М30, ВИКО-И-252-М30 | ВИКО-И-021-М12, ВИКО-И-041-М12, ВИКО-И-051-М18, ВИКО-И-081-М18, ВИКО-И-101-М30, ВИКО-И-151-М30 |
![]() | ![]() |
ВИКО-И | М | А | Б | В | Г | Д | Е |
ВИКО-И-021-М12 | 12х1 | 50 | 35 | - | 2,5 | 15 | 17 |
ВИКО-И-022-М8 | 8х1 | 55 | 35 | - | 2,5 | 20 | 12 |
ВИКО-И-041-М12 | 12х1 | 58 | 43 | 8 | 3,5 | 15 | 17 |
ВИКО-И-042-М8 | 8х1 | 55 | 35 | - | 3,5 | 20 | 12 |
ВИКО-И-051-М18 | 18х1 | 70 | 55 | - | 3,5 | 15 | 22 |
ВИКО-И-081-М18 | 18х1 | 70 | 55 | 8 | 3,5 | 15 | 22 |
ВИКО-И-082-М18 | 18х1 | 60 | 55 | - | 3,5 | 5 | 22 |
ВИКО-И-101-М30 | 30х1,5 | 60 | 42 | - | 3,5 | 12 | 36 |
ВИКО-И-151-М30 | 30х1,5 | 60 | 42 | 8 | 3,5 | 12 | 36 |
ВИКО-И-162-М18 | 18х1 | 60 | 55 | - | 3,5 | 5 | 22 |
ВИКО-И-162-М30 | 30х1,5 | 60 | 42 | - | 3,5 | 18 | 36 |
ВИКО-И-252-М30 | 30х1,5 | 60 | 42 | 8 | 3,5 | 18 | 36 |
ТУ 4218-004-31928807-2014
