Диффузные датчики

Свяжитесь с нами насчёт цены
В наличии

  • Широкий диапазон питающего напряжения
  • Расстояние воздействия от 1мм до 500мм (в зависимости от изделия)
  • Не реагирует на внешнюю засветку
  • Защита от переполюсовки и короткого замыкания питания


НАЗНАЧЕНИЕ ОПТИЧЕСКОГО ДИФФУЗНОГО ДАТЧИКА
 Бесконтактный диффузный датчик ВИКО-Д представляет электронное устройство, которое обнаруживает контролируемый объект отражающий оптическое излучение датчика. Датчик предназначен для обнаружения объектов различной формы и из различных материалов (пластмассовые, картонные коробки, пластиковые, стеклянные бутылки и пр.) в составе различного технологического оборудования. Датчик может использоваться в качестве конечного выключателя.

РАБОТА ОПТИЧЕСКОГО ДИФФУЗНОГО ДАТЧИКА
 Диффузный датчик состоит из приёмника и излучателя смонтированных в одном корпусе. Луч излучателя диффузно отражается от контролируемого объекта и попадает в приёмник. Диффузные датчики не требуют точной фокусировки. Конструкция датчика позволяет работать с объектами, расположенными практически вплотную к датчику, а также с зеркальными объектами. Рабочая зона для диффузных датчиков нормируется по белому эталонному паспорту (тест-карта KODAK) с 90% отражательной способностью, размером 100X100 мм (ГОСТ Р 50030.5.2-99). Для объектов с различными характеристиками отражения дальность действия может быть определена при помощи поправочных коэффициентов (они приведены ниже). Расстояние воздействия Sn следует умножить на поправочный коэффициент.



ОбъектКоэфф.ОбъектКоэфф.
Бумага белая матовая1Поливинилхлорид, серый0,5
Металл полированный1,2-1,6Дерево необработанное0,4
Пенопласт белый1Картон чёрный, блестящий0,3
Ткань хлопчатобумажная0,6Картон чёрный, матовый0,1


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИФФУЗНЫХ ДАТЧИКОВ ВИКО-Д

Тип датчикаЕд.изм.ВИКО-Д-72-М12ВИКО-Д-11-М18ВИКО-Д-59-П3
Напряжение питанияВDC10...30ACDC24...240
Расстояние воздействия Snсм71050
Ёмкость нагрузки, не болеемкФ0,1
Номинальный ток нагрузкимА2003000
Тип выхода NPN  NONPN NO+NCрелейный
Падение напряжения в открытом состоянииВ1,5
Ток потребления без нагрузкимА<15
Максимальная частота переключенияГц40040
Время реакциимс<2<200
Посторонняя подсветкалк10000-5000
Регулировка чувствительности нетесть
Индикация в рабочем режиме красный выход ON
Спектр излучениянм800...900
Угол расхождения лучаградусов3...10-
Степень защиты IP54
Способ подключения кабель 3x0,2мм2кабель 4х0,2мм2кабель 5x0,2мм2
Диапазон рабочих температур0C-25...+55
Материал корпуса Латунь (ХРОМ)Пластик АБС
Массакг0,070,10,15


СХЕМЫ ПОДКЛЮЧЕНИЯ ДАТЧИКОВ

ВИКО-Д-11-М18,  ВИКО-Д-11-П6ВИКО-Д-72-М12ВИКО-Д-59-П3

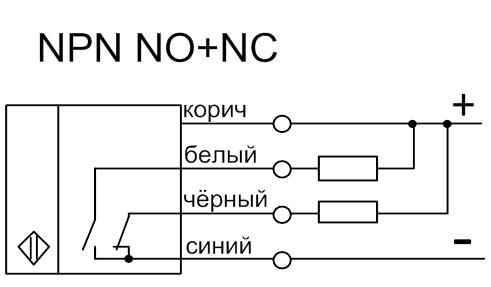

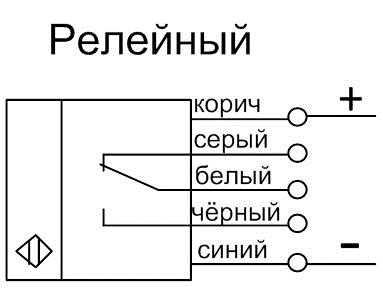

Схема подключения датчика ВИКО-Д NPN NO+NCСхема подключения датчика ВИКО-Д NPN NOСхема подключения ВИКО-Д-59-П3


 ВНИМАНИЕ:  Не допускается прокладка кабеля датчика в одном жгуте с силовыми проводами, создающими высокочастотные или импульсные помехи.

ГАБАРИТНЫЕ РАЗМЕРЫ ДИФФУЗНЫХ ДАТЧИКОВ ВИКО-Д-72-М12, ВИКО-Д-11-М18
Габариты ВИКО-Д

ВИКО-ДМАБВГДЕ
ВИКО-Д-72-М12 12х1 55 40 5 2,5 15 17
ВИКО-Д-11-М18 18х1 76 51 - 3,5 19 22

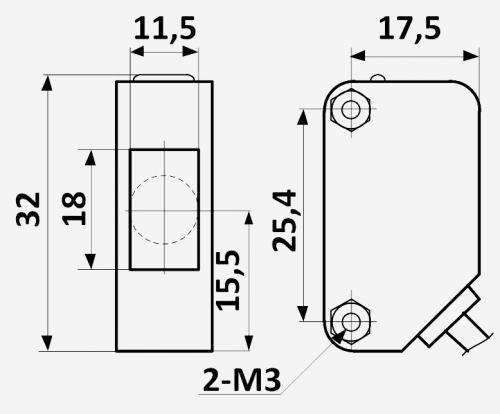

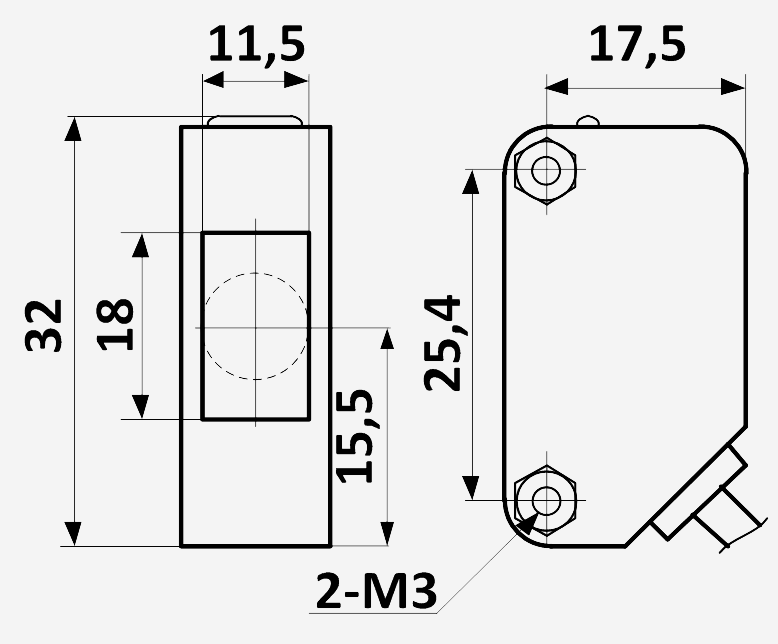

ГАБАРИТНЫЕ РАЗМЕРЫ ДИФФУЗНОГО ДАТЧИКА ВИКО-Д-11-П6
Габариты ВИКО-Д

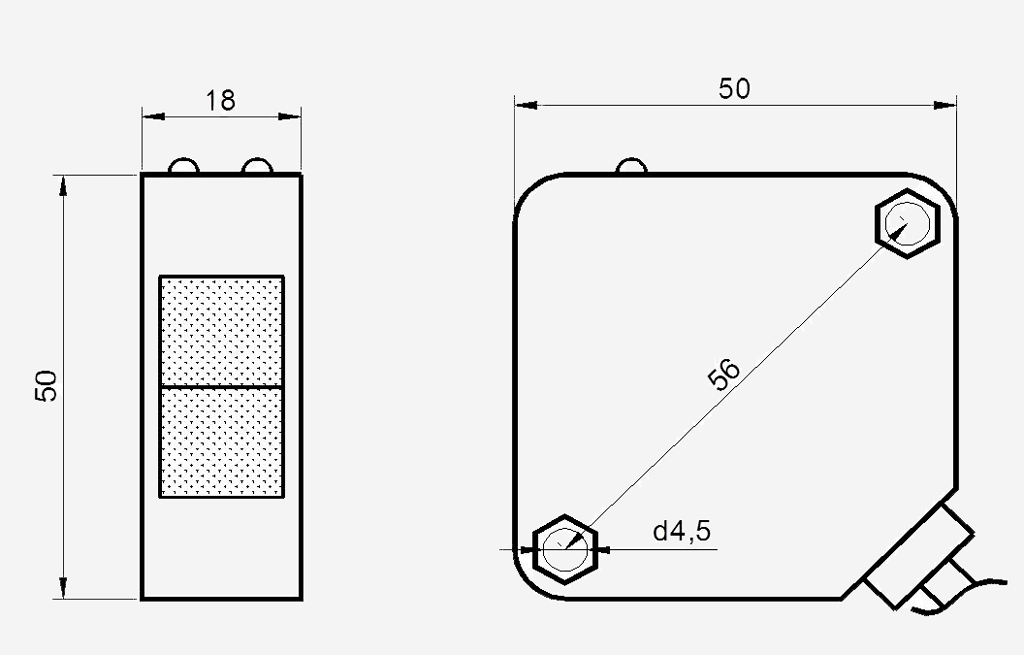

ГАБАРИТНЫЕ РАЗМЕРЫ ДИФФУЗНОГО ДАТЧИКА ВИКО-Д-59-П3
Габариты ВИКО-Д-59-П3
