РТО-1 Реле тестирования аварийного освещения
- Диапазон выдержки времени от 2мин до 3ч
- Установка выдержки тестирования поворотным декадным переключателем
- Максимальный ток нагрузки 16А(250В)
- Индикатор режима тестирования, индикатор наличия питания и отсчета времени
- Корпус шириной 17,5мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле тестирования аварийного освещения РТО-1 (далее реле) предназначено для проверки систем аварийного и резервного освещения при имитации отключения рабочей сети питания. Реле допускает ручное и централизованное тестирование аварийного освещения. Реле предназначено для монтажа в распределительных щитах систем аварийного освещения.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность фиксаторы замков необходимо передвинуть в крайнее положение. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены поворотный переключатель выбора времени тестирования аварийного освещения, кнопка пуск/стоп теста, зеленый индикатор U напряжения питания, желтый индикатор состояния встроенного реле.
РАБОТА РЕЛЕ
Реле имеет 10 значений выдержки времени тестирования аварийного освещения. В положении поворотного переключателя времени тестирования «∞» время теста не ограничено.
Подключить реле в соответствии со схемой подключения. При подаче питания включается индикатор питания «U», реле находится в состоянии ожидания. При нажатии кнопки «пуск/стоп» происходит отключение аварийных светильников от рабочей сети на установленное время. В течении времени тестирования аварийное освещение должно работать от резервного источника питания (встроенная АКБ или ИБП). При этом включается «жёлтый» индикатор встроенного реле, а индикатор питания «U» переходит в мигающий режим, сигнализируя об отсчёте установленного времени теста. После окончания установленного времени происходит подключение аварийных светильников к рабочей сети. Индикатор питания «U» включается на постоянное свечение, а индикатор встроенного реле отключается. Реле готово к следующему циклу тестирования. При нажатии и удержании более 2с кнопки «пуск/стоп» до истечения времени теста, тестирование прекращается и реле переходит в состояние ожидания команды на запуск теста. Технические характеристики приведены в таблице.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РТО-1
| Параметр | Ед.изм. | РТО-1 | ||
| Напряжение питания | В | АС230 ± 10% | ||
| Диапазоны выдержек времени тестирования | мин/ч | ∞, 2мин, 3мин, 5мин, 10мин, 30мин, 1ч, 1,5ч, 2ч, 3ч | ||
| Погрешность отсчёта выдержки времени, не более | 2% | |||
Время готовности при включении напряжения питания, не более | с | 0,15 | ||
Время воздействия управляющего сигнала, «пуск» | с | 0,05 | ||
| Время воздействия управляющего сигнала, «стоп» | с | >2 | ||
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В(DC1) | А | 16 | ||
| Максимальное коммутируемое напряжение | В | 400 | ||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 4000/480 | ||
| Максимальное напряжение между цепями питания и контактами реле | В | AC2000 (50Гц - 1мин) | ||
| Потребляемая мощность, не более | ВА | 2 | ||
| Механическая износостойкость, не менее | циклов | 10х106 | ||
| Электрическая износостойкость, не менее | циклов | 100000 | ||
| Количество и тип контактов | 1 переключающая группа | |||
| Диапазон рабочих температур (по исполнениям) | 0C | -25...+55 (УХЛ4) -40...+55 (УХЛ2) | ||
| Температура хранения | 0C | -40....+70 | ||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
| Относительная влажность воздуха | до 80% (при 250C) | |||
| Рабочее положение в пространстве | произвольное | |||
| Режим работы | круглосуточный | |||
| Габаритные размеры | мм | 18х93х62 | ||
| Масса | кг | |||

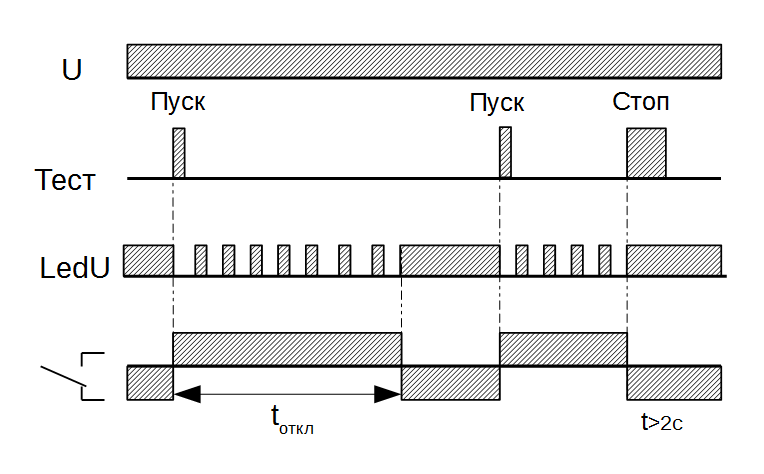

ДИАГРАММА РАБОТЫ РЕЛЕ

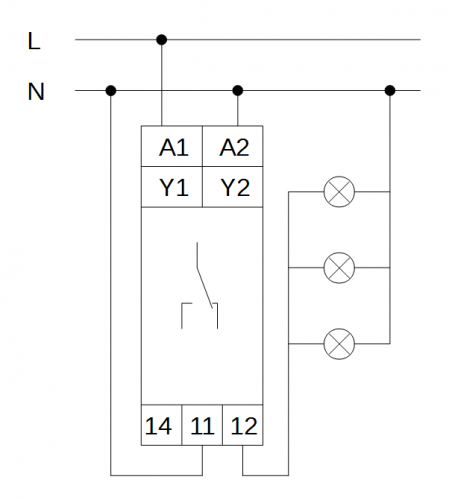

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Вариант защиты до IP40
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ТУ 3425-003-31928807-2014
