РКН-3-17-15 обнаружение коротких провалов (10мс)

Свяжитесь с нами насчёт цены

В наличии

Обнаружение провалов напряжения ниже установленного порога длительностью от 10мс
Контроль снижения напряжения по одной, двум или трём фазам ниже установленного порога
Контроль обрыва фаз
Контроль "слипания" фаз
Не требует дополнительного напряжения питания

НАЗНАЧЕНИЕ РЕЛЕ
Реле коротких провалов РКН-3-17-15 предназначено для обнаружения кратковременных провалов и пропадания напряжения по одной, двум или всем трём фазам в четырёхпроводных сетях с нейтралью, которые могут привести к отключению электромагнитных пускателей, промежуточных реле и пр. инерционных приборов находящихся в режиме самоблокировки. Реле также предназначено для защиты электрооборудования от понижения напряжения ниже установленного порога срабатывания, обрыва и «слипания» фаз.

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели прибора расположены: поворотный переключатель установки времени срабатывания исполнительного реле «t возврата», поворотный переключатель установки порога срабатывания на снижение напряжения «U<%», зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «R».

РАБОТА РЕЛЕ

Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N.

ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!

Для установки времени включения исполнительного реле 10с или 10мин указатель потенциометра должен быть установлен по середине соответствующего сектора шкалы. При задержке 1с стрелка устанавливается в крайнее левое положение, а при задержке «∞» - в крайнее правое положение. При включении питания исполнительное реле включится через 1с, если на регуляторе времени установлено время «1с». Если на регуляторе времени установлено любое другое время, включение реле произойдёт через 10с.

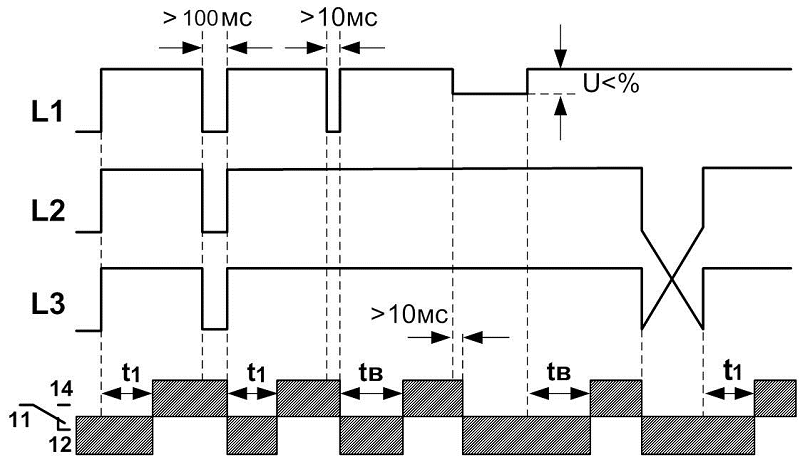

При обнаружении короткого провала напряжения ниже установленного порога длительностью более 10мс по одной, двум или трём фазам, реле выключится на время аварии и после её устранения включится вновь, через время установленное на регуляторе времени «t возврата». Аналогичным образом реле работает при любой другой аварийной ситуации (обрыв и «слипание» фаз, снижение напряжения ниже установленного порога срабатывания). Когда регулятор времени установлен в положение «∞», после устранения аварии исполнительное реле не включится. Для продолжения работы необходимо выключить питание и снова включить. Провалы напряжения длительностью более 100мс (одновременно по трём фазам) рассматриваются, как выключение питания. После устранения этой аварии реле включится через время t1. Когда реле включено замкнуты контакты 11-14, 21-24, когда реле выключено замкнуты контакты 11-12, 21-22.
t1 - время включения встроенного исполнительного реле после подачи напряжения питания или после кратковременного провала по всем трём фазам. Время t1 равно 1с, если регулятор времени «t возврата» установлен в положение «1с». Время t1 равно 10с, если регулятор времени «t возврата» установлен в положение 10с, 10м или «∞».
t возврата - время установленное на регуляторе времени (значения 1с, 10с, 10м), в положении «∞» функция повторного включения после самоустранения аварии отключена.
U<>#/strong### - регулятор порога срабатывания на снижение напряжения «U<%». Значения устанавливаются в процентах от номинального напряжения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКН-3-17-15

Параметр	Ед.изм.	РКН-3-17-15 AC58В/AC100В	РКН-3-17-15 AC230В/AC400В
Номинальное фазное/линейное напряжение U_{л ном}	В	58/100	230/400
Максимальное допустимое фазное/линейное напряжение	В	90/150	340/560
Потребляемая мощность, не более	ВА	3
Минимальная длительность обнаруживаемого провала напряжения	с	0,01
Пределы регулирования порога срабатывания на снижение напряжения от U_{п ном}	70-95%
Погрешность установки порогов срабатывания при синфазном снижении напряжения от U_{п ном}	5%
Погрешность установки порогов срабатывания при синфазном снижении напряжения от U_{п ном}	10%
Ширина зоны "гистерезиса" порога срабатывания U_{п ном}	5%
Время включения реле t1 при подаче напряжения питания		1с,10с, 10мин, ∞
Погрешность установки времени включения, не более	10%
Максимальный коммутируемый ток АС250В 50Гц (АС1)/DC30B (DC1)	А	8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	2000/240
Максимальное коммутируемое напряжение	В	400 (AC1/2A)
Максимальное напряжение между цепями питания и контактами реле	В	АС2000 (50Гц - 1 мин)
Механическая износостойкость, не менее	циклов	10х10⁶
Электрическая износостойкость, не менее	циклов	100000
Количество и тип контактов		2 переключающие группы
Диапазон рабочих температур	⁰C	-25…+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения	⁰C	-40...+70
ГПомехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 или УХЛ2
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	до 80% (при 25⁰C)
Высота над уровнем моря	м	2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры		18х93х62
Масса	кг	0,077
