РКН-3-20-15 без функции контроля чередования фаз, фиксированные пороги
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
- Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
- Фиксированное значение верхнего порога срабатывания 253В
- Фиксированное значение нижнего порога срабатывания 176В
- Контроль перенапряжения и снижения напряжения в каждой фазе
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Регулируемая задержка срабатывания от 0,1 до 10с
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-3-20-15 предназначено для контроля наличия, «слипания» и обрыва фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель установки времени срабатывания, красные индикаторы ошибок сети «U>», «U<», жёлтый индикатор включения встроенного электромагнитного реле «
» и три зелёных индикатора «L1», «L2», «L3» для индикации наличия фаз.
РАБОТА РЕЛЕ
Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N.
ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!
Задержка срабатывания реле выставляется потенциометром «t». При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 будут замкнуты. Мигающий индикатор «» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки - отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.
Состояние индикаторов «L1», «L2», «L3».
- При наличии всех фаз включены все три индикатора
- При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».
- При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют малозаметное свечение, индикаторы «U>»,«U<», «» выключены.
- При подключении нулевого провода «N» на одну из клемм «L», а фазы «L» на клемму «N» погаснет соответствующий индикатор «L1», «L2», «L3», индикаторы «U>», «U<» будут включены.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКН-3-20-15
| Параметр | Ед.изм. | РКН-3-20-15 AC230В/AC400В |
| Номинальное напряжение питания (фазное) Uном, 50Гц | В | 230 |
| Минимальное/максимальное допустимое напряжение | В | 130/330 |
| Фиксированное значение верхнего порога отключения | В | 253 |
| Фиксированное значение нижнего порога отключения | В | 176 |
| Погрешность порогов срабатывания от Uном | ±2,5% | |
| Ширина зоны гистерезиса порогов срабатывания от Uном | ±2,5% | |
| Регулируемая задержка срабатывания и возврата реле | с | 0,1-10 |
| Мощность, потребляемая от сети, не более | ВА | 4 |
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 |
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) |
| Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА | 2000 |
| Механическая износостойкость, не менее | циклов | 10х106 |
| Электрическая износостойкость, не менее | циклов | 100000 |
| Максимальное напряжение между цепями питания и контактами реле | В | АС2000 (50Гц - 1мин) |
| Количество и тип выходных контактов | 2 переключающие группы | |
| Диапазон рабочих температур (по исполнениям) | 0C | -25…+55 (УХЛ4) -40…+55 (УХЛ2) |
| Температура хранения | 0C | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | до 80% (при 250С) | |
| Высота над уровнем моря | м | 2000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 18х93х62 |
| Масса | кг | 0,075 |

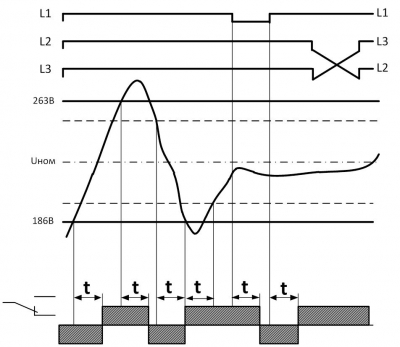

ДИАГРАММА РАБОТЫ РЕЛЕ
| Отклонение контролируемого параметра | Индикаторы | |
| U> | U< | |
| Напряжение больше «U>» | Да | - |
| Напряжение меньше «U<» | - | Да |
| Обрыв фазы | Нет | Да |
| "Слипание" фаз | Нет | Да |
| "-" - на состояние соответствующего индикатора ошибка влияния не оказывает | ||
 | Обнаружение обрыва нейтрали в сети осуществляется посредством оценки асимметрии фаз. При симметричной нагрузке всех трёх фаз обрыв нейтрали может быть не обнаружен, как только нейтральная точка звезды при асимметричной нагрузке в трёхфазной сети сместится, изменятся фазные напряжения на входах реле, обрыв нейтрали будет обнаружен. |
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Вариант защиты до IP40
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ТУ 3425-003-31928807-2014
