РКН-3-25-15, отсутствует функция чередования фаз
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
- Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
- Контроль перенапряжения по любой из фаз от 240В до 295В (переключатель, 10 положений)
- Контроль снижения напряжения любой из фаз от 165В до 220В (переключатель, 10 положений)
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Задержка срабатывания от 0,1 до 10с
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля напряжения РКН-3-25-15 предназначено для контроля наличия и «слипания» фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены два переключателя для установки верхнего «Uф>» и нижнего «Uф<» порогов срабатывания, регулятор времени срабатывания «t», два красных индикатора ошибок сети «U>», «U<», жёлтый индикатор включения встроенного реле «
», три зелёных индикатора наличия фаз «L1», «L2», «L3».
ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ
Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N.
ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!
Пороги срабатывания верхний «Uф>» и нижний «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 - замкнуты. Мигающий индикатор «» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без от счёта задержки времени срабатывания установленной пользователем.
Состояние индикаторов «L1», «L2», «L3»:
- При наличии всех фаз включены все три индикатора
- При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».
- При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют мало заметное свечение и индикаторы «U>»,«U<», «» выключены.
- При подключении нулевого провода на одну из клемм «L» для подключения фаз, а фазу на клемму «N» погаснет соответствующий индикатор «L1», «L2», «L3», индикаторы «U>»,«U<» будут включены.
Функции контроля порядка чередования в данном реле нет!
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКН-3-25-15
| Параметр | Ед.изм. | РКН-3-25-15 |
| Напряжение питания фазное Uном, 50 ГЦ | В | 230/400 |
| Допустимые напряжения Uф max/Uф min | В | 330/130 |
| Пороги перенапряжения «Uф>» | В | 240, 250, 260, 265, 270, 275, 280, 285, 290, 295 |
| Пороги снижения напряжения «Uф<» | В | 165, 170, 175, 180, 185, 190, 195, 200, 210, 220 |
| Погрешность порога срабатывания | >td | |
| Ширина зоны "гистерезиса" порога срабатывания | >td >Uном± 2.5 | |
| Регулируемая задержка срабатывания и возврата реле | с | 0,1-10 |
| Мощность, потребляемая от сети, не более | ВА | 4 |
| Максимальный коммутируемый ток, при активной нагрузке: АС250В, 50Гц (АС1)/DC30В (DC1) | А | 8 |
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) |
| Максимально коммутируемая мощность: АС250В, 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 |
| Максимальное напряжение между цепями питания и контактами реле | АС2000 (50Гц - 1мин) | |
| Механическая износостойкость, не менее | циклов | 10х106 |
| Электрическая износостойкость, не менее | циклов | 100000 |
| Количество и тип выходных контактов | В | 2 переключающие группы |
| Диапазон рабочих температур (по исполнениям) | 0С | - 25...+55 (УХЛ4) -40...+55(УХЛ2) |
| Температура хранения | 0С | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | до 80% (при 250С) | |
| Высота над уровнем моря | м | до 2000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 18х93х62 |
| Масса | кг | 0,081 |

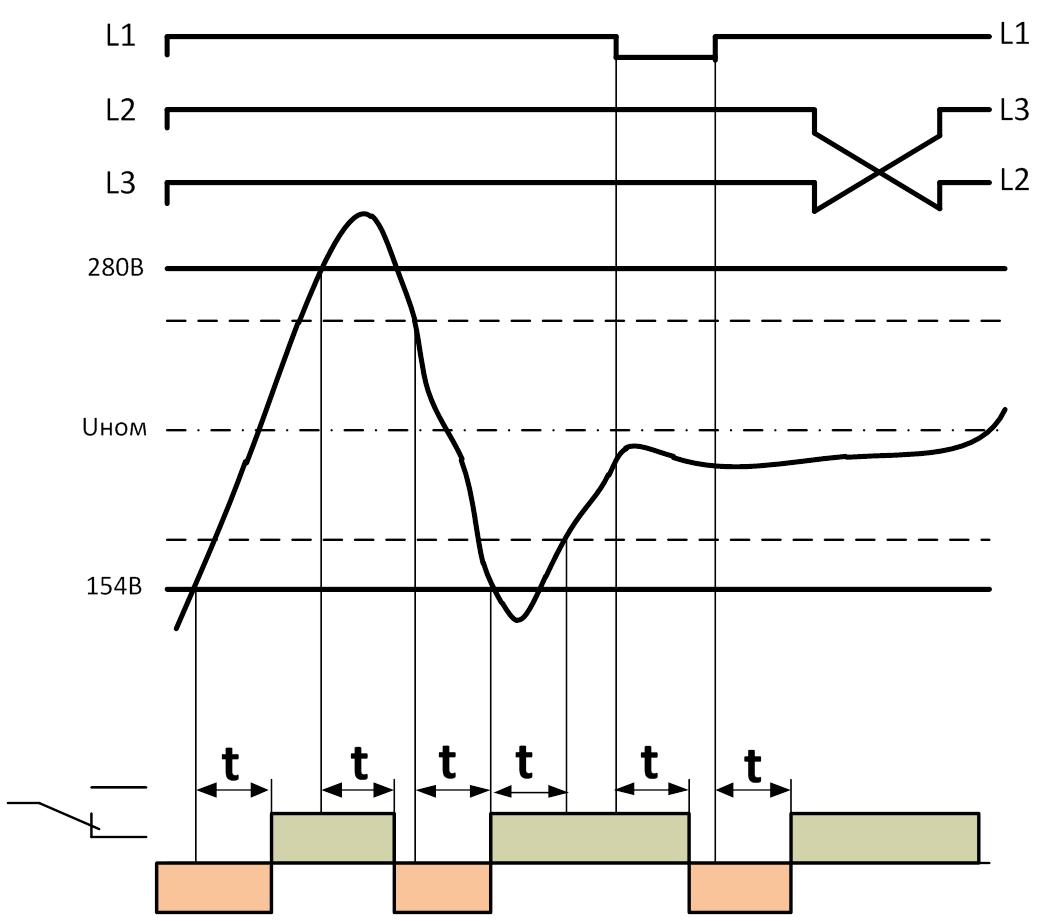

ДИАГРАММА РАБОТЫ РЕЛЕ
| Отклонение контролируемого параметра | Индикаторы | |
| U> | U< | |
| Напряжение больше «U>» | Да | - |
| Напряжение меньше «U<» | - | Да |
| Обрыв фазы | Нет | Да |
| "Слипание" фаз | Нет | Да |
| "-" - на состояние соответствующего индикатора ошибка влияния не оказывает | ||
 | Обнаружение обрыва нейтрали в сети осуществляется посредством оценки асимметрии фаз. При симметричной нагрузке всех трёх фаз обрыв нейтрали может быть не обнаружен, как только нейтральная точка звезды при асимметричной нагрузке в трёхфазной сети сместится, изменятся фазные напряжения на входах реле, обрыв нейтрали будет обнаружен. |
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Вариант защиты до IP40
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ТУ 3425-003-31928807-2014
