РВО-15 реле времени задержка на включение или отключение, плавная установка, 2 переключающих контакта, возможно исполнение УХЛ2

Свяжитесь с нами насчёт цены
В наличии

  • Диапазон выдержки времени от 0,1с до 99ч
  • Установка выдержки времени поворотными переключателями
  • Две диаграммы работы
  • 2 переключающие группы 8А/250В
  • Индикатор состояния встроенного реле, индикатор наличия питания
  • Корпус шириной 18мм


НАЗНАЧЕНИЕ РЕЛЕ
 Реле времени РВО-15 предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы.

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: два поворотных переключателя для задания выдержки времени t (установка значений единиц 0-9 и десятков 0-9), блок переключателей “множитель” для выбора диаграммы работы и задания временного диапазона, зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «».

РАБОТА РЕЛЕ
 Диаграмма работы и диапазон выдержки времени выбираются при помощи блока переключателей «1-4». Для каждой диаграммы можно выбрать один из восьми диапазонов выдержки времени установив переключатели 1-3 в соответствующее положение. Диаграмма работы реле определяется положением переключателя «4». Требуемая временная выдержка t устанавливается поворотными переключателями, первая значащая цифра - переключателем «ДЕС.», вторая значащая цифра - переключателем «ЕД.».
 При выборе первой диаграммы работы с «паузы» (длительность паузы определяет задержку на включение встроенного электромагнитного реле от начала подачи питания на прибор на время t), в интервале установленной выдержки времени t замкнуты контакты 15-16 и 25-26. После отсчёта времени выдержки t, встроенное электромагнитное реле включается, замыкаются контакты 15-18 и 25-28 и загорается жёлтый индикатор «».
 При выборе второй диаграммы работы с «импульса» (встроенное электромагнитное реле включается одновременно с включением питания на время t), при подаче напряжения питания встроенное электромагнитное реле включается, загорается жёлтый индикатор «», замыкаются контакты 15-18 и 25-28 и начинается отсчёт выдержки времени t. После отсчёта выдержки времени t, встроенное электромагнитное реле выключается, замыкаются контакты 15-16 и 25-26 и гаснет жёлтый индикатор «».

 ВНИМАНИЕ:  Для изменения диапазона выдержки времени реле необходимо выключить.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВО-15

ПараметрЕд.изм.РВО-15 ACDC24В/AC230ВРВО-15 ACDC10-30В
Напряжение питанияВ/ГцАС230 ± 10% ACDC24 ± 10% АСDC10-30
Диапазоны выдержек времени 0,1-9,9c, 1-99c, 10-990c, 0,1-9,9мин, 1-99мин, 10-990мин, 0,1-9,9ч, 1-99ч
Погрешность установки выдержки времени, не более10%
Погрешность отсчета выдержки времени, не более%2
Время готовности, не болеес0,15
Время повторной готовности, не болеес0,1
Диаграммы работы 1, 2
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)А8
Максимальное коммутируемое напряжениеВ400 (AC1/2A)
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)ВА/Вт2000/240
Максимальное напряжение между цепями питания и контактами релеВAC2000 (50Гц - 1мин)
Потребляемая мощностьВА2
Механическая износостойкость, не менеециклов10х106
Электрическая износостойкость, не менеециклов100000
Количество и тип контактов 2 переключающие группы
Диапазон рабочих температур (по исполнениям)0C-25…+55 (УХЛ4)  -40…+55 (УХЛ2)
Температура хранения0C-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4 или УХЛ2
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Относительная влажность воздуха80% (при 250C)
Высота над уровнем морям2000
Рабочее положение в пространстве произвольное
Режим работы круглосуточный
Габаритные размерымм18х93х62
Массакг0,07


ДИАГРАММЫ РАБОТЫ РЕЛЕ

Диаграмма работы реле времени № 1 Отсчёт заданного времени начинается при подаче напряжения питания, после чего реле включается (задержка на включение). Отключение по снятию питания.
Диаграмма работы реле времени № 2 Реле включается одновременно с подачей питания. Отключение реле происходит после отсчёта заданного времени (задержка на отключение).


СХЕМА ПОДКЛЮЧЕНИЯ

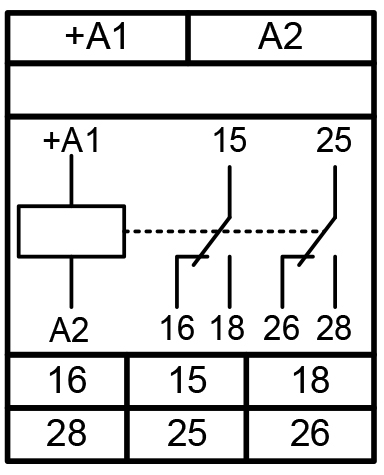

Схема подключения РВО-15Схема подключения РВО-15 (1)
 Напряжение питания DC6В подаётся на клеммы «+А1», «А2», «+» подключается на клемму «+А1».  Напряжение питания АСDC24B подаётся на клеммы «+А3», «А2», «+» подключается на клемму «+А3». Напряжение питания АС230В подаётся на клеммы «А1», «А2».


Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм

ТУ  3425-007-31928807-2014
