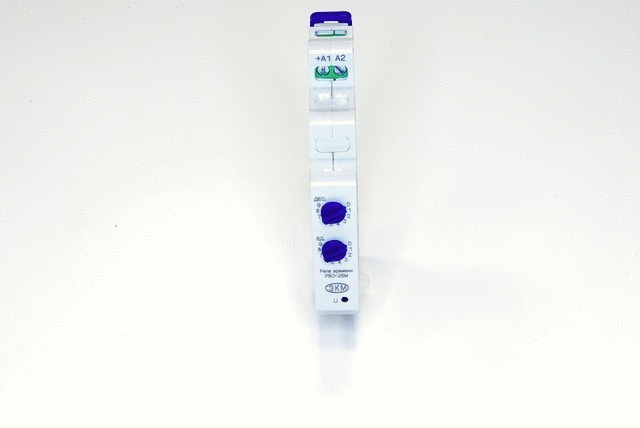

РВО-26М с выдержкой после снятия напряжения питания реле времени
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
- Выдержка времени после отключения напряжения питания: 0,1-9,9с; 1-99с; 0,1-9,9мин; 1мин-99мин
- Установка выдержек времени осуществляется с помощью двух поворотных декадных переключателей
- 4 диаграммы работы
- 1 переключающая группа контактов 5А/250В
- Индикатор наличия питания
- Корпус шириной 13мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле времени РВО-26М предназначено для формирования задержки на выключение встроенного реле после снятия напряжения питания (диаграммы работы 26 и 27) или для отработки установленной выдержки времени после подачи напряжения питания.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: два поворотных переключателя для задания выдержки времени t (установка значений единиц 0-9 и десятков 0-9), зелёный индикатор включения питания «U». На боковой поверхности расположен DIP-переключатель для установки временного диапазона (переключатель 1, 2) и диаграммы работы (переключатель 3, 4).
РАБОТА РЕЛЕ
Диаграмма работы и диапазон выдержки времени выбирается DIP-переключателем, расположенным на боковой поверхности. Для каждой диаграммы можно выбрать один из трёх (0,1с-9,9с, 1с-99с, 0,1мин-9,9мин) диапазонов выдержки времени, дополнительно для диаграмм 1 и 2 есть четвёртый диапазон 1-99мин. Требуемая временная выдержка t определяется путём умножения числового значения, установленного на переключателях “Единицы” и “Десятки”, на множитель выбранного диапазона на DIP-переключателе. Напряжение питания подаётся на клеммы «+А1» и «А2». Схема подключения реле приведена ниже и на корпусе прибора.
ВНИМАНИЕ: В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле. При первом включении исходное (выключенное) состояние контактов восстанавливается. Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например, мощные пускатели и др.).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВО-26М
| Параметр | Ед.изм. | РВО-26М | |
| Напряжение питания | В | АСDC24-240 | |
| Диапазон выдержки времени | 0,1-9,9с, 1-99с, 0,1-9,9мин, 1-99мин (только для 1, 2 диаграммы работы) | ||
| Погрешность отсчёта выдержки времени, не более | 5% | ||
| Время предварительного пребывания реле под напряжением питания для обеспечения выдержки времени с заданной точностью | с | 1 | |
| Время готовности реле (включения реле после подачи питания) | с | 0,5 | |
| Максимальное коммутируемое напряжение | В | 400 | |
| Максимальный коммутируемый ток при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1) | А | 5 | |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 1250/150 | |
| Максимальное напряжение между цепями питания и контактами | В | АС2000 (50Гц - 1 мин) | |
| Механическая износостойкость, не менее | циклов | 10х106 | |
| Электрическая износостойкость, не менее | циклов | 100000 | |
| Количество и тип контактов | 1 переключающая группа | ||
| Диапазон рабочих температур (по исполнениям) | 0С | -25…+55 (УХЛ4) -40…+55 (УХЛ2) | |
| Температура хранения | 0С | -40...+70 | |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ +А1-А2) | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | ||
| Степень защиты реле по корпусу/по клеммам | IP40/IP20 | ||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||
| Относительная влажность воздуха | до 80% при 25°С | ||
| Высота над уровнем моря | м | до 2000 | |
| Рабочее положение в пространстве | произвольное | ||
| Режим работы | круглосуточный | ||
| Габаритные размеры | мм | 13х93х62 | |
| Масса | кг | 0,056 | |
ДИАГРАММЫ РАБОТЫ РЕЛЕ
 | Задержка срабатывания реле после снятия питания. Реле включается одновременно с включением питания. Отключение реле происходит через заданное время после снятия напряжения питания. Отсчёт времени прерывается при повторном включении питания и возобновляется вновь после его снятия. |
 | Задержка срабатывания реле после снятия питания. Реле включается одновременно с выключением питания. Отключение реле происходит через заданное время. При повторном включении питания прерывается отсчёт времени и происходит отключение реле. После выключения питания отсчёт времени возобновляется вновь. |
 | Отсчёт заданного времени начинается при подаче напряжения питания, после чего реле включается (задержка на включение). Отключение по снятию питания. |
 | Реле включается одновременно с подачей питания. Отключение реле происходит после отсчёта заданного времени (задержка на отключение). |
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Вариант защиты до IP40
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ТУ 3425-007-31928807-2014
