Двухфазные ТРМ-2М

Свяжитесь с нами насчёт цены
В наличии

  • Широкий диапазон напряжения питания нагрузки -  180...480VAC и частотой - 50...60Гц
  • Встроенные быстродействующие предохранители для защиты тиристоров
  • Линеаризация зависимости выходного напряжения или мощности от входного сигнала
  • Управление - ток 4…20мА или 0…20мА, напряжение  0…5 VDC, 0…10VDC, RS-485, переменный резистор или с панели управления
  • Обнаружение и индикация причин аварии (обрыва фазы, перегрева регулятора и выхода частоты сети за допустимые пределы, определение перегорания предохранителя) и возможность подключения внешнего аварийного сигнализатора «Авария» к контактам реле. При обнаружении ошибки регулятор отключает нагрузку.

 ВНИМАНИЕ: регуляторы мощности НЕ заменяют частотные преобразователи и использовать их для управления электродвигателями НЕЛЬЗЯ.



ПРИМЕНЕНИЕ ТИРИСТОРНЫХ РЕГУЛЯТОРОВ

 Тиристорные регуляторы (далее по тексту - регуляторы) предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.
 Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.
 Регуляторы ТРМ-2М могут управляться вручную с помощью потенциометра, а также от любого устройства управления: постоянным напряжением 0-10В (0-5В) или током 0-20мА (4-20мА), например контроллера температуры.
 Выпускается модификация с управлением через интерфейс RS-485 по протоколу Modbus RTU.

СПОСОБЫ РЕГУЛИРОВКИ МОЩНОСТИ ТРМ-2М

ВНИМАНИЕ: Тиристорные регуляторы не предназначены для работы с постоянным током!


Диаграмма способа управления Тиристор включается в момент перехода через ноль сетевого напряжения (Zero Crossing) на весь период. Мощность в нагрузке пропорциональна соотношению числа периодов во включённом и выключенном состоянии.


КОНСТРУКЦИЯ РЕГУЛЯТОРА МОЩНОСТИ
 Регуляторы ТРМ-2М представляют собой модули тиристоров с охладителем, быстродействующим предохранителем и контроллером управления, смонтированные в одном корпусе. Контроллер опрашивает внешние аналоговые входы и управляет блоком тиристоров.

Конструкция ТРМ-2М
Конструкция ТРМ-2М

ПРИНЦИП РАБОТЫ
Тиристор - это полупроводниковый прибор. Он может находиться в одном из двух ссосотояний: в открытом или закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.
Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.
Блок тиристоров состоит из двух тиристоров, включенных встречно-параллельно. Каждый тиристор пропускает ток в одном направлении, то есть только положитедбные или отрицательные полупериоды тока.


Включение тиристоров

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРМ-2М

Напряжение питания схемы управления180-250В, 45-65Гц
Напряжение питания нагрузки100-480В, 50-60Гц
Максимальное значение тока в нагрузке30-720А
Числоимпульсный способ управления - включение тиристоров при переходе напряжения через ноль (Zero Crossing)
Входные управляющие воздействия
Вход разрешения работы «ПУСК» Сухой контакт или открытый коллектор NPN-транзистора
    Вход управления 1
Входное напряжение управления0-5В/0-10В (выбирается в меню)
Максимальное допустимое входное напряжение11В
Входной ток управления0-20мА/4-20мА (выбирается в меню)
Максимально допустимый входной ток40мА
    Вход управления 2
Входное напряжение управления0-5В
Максимальное допустимое входное напряжение5,5В
    Выходы
Встроенное реле1 переключающая группа
Максимальное коммутируемое напряжение (АС1)АС250В
Максимальное коммутируемый ток (АС1) АС250В
Прочие
Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99Степень жёсткости 3 (2кВ/5кГц)
Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99Степень жёсткости 3 (2кВ)
Максимальное напряжение изоляции2500В/1мин
Степень защиты по передней панели/по клеммам подключенияIP00/IP00
Климатическое исполнениеУХЛ4
Диапазон рабочих температур-25…+550С*
Высота над уровнем моря1000м
Режим работыкруглосуточный
Энергопотребление платы питанияНе более 2Вт
Масса (по исполнениям)
ТРМ-2М-(30-45)2,9 / 3,2кг
ТРМ-2М-603,3 / 3,5кг
ТРМ-2М-805,5 / 6,2кг
ТРМ-2М-1005,5 / 6,2кг
ТРМ-2М-125
ТРМ-2М-(150-180)8,0 / 8,7кг
ТРМ-2М-(230-380)
ТРМ-2М-450
ТРМ-2М-58046,30 / 55,70кг
ТРМ-2М-720
Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)
80ммНе более 14Вт
120ммНе более 20Вт
Удельное тепловыделение3Вт/А

Усилие затяжки сигнальных клемм и клемм питания регулятора0,4 - 0,6Н*м
Усилие затяжки винтов крепления предохранителя
Модели с номинальным током до 100А включительно3Н*м
Модели с номинальным током свыше 100А5Н*м
Усилие затяжки винтов силового ввода
Винт М62,5 - 4Н*м
Винт М85 - 8Н*м
Винт М107 - 10Н*м
Уровень шума вентиляторов
Вентилятор 80мм32Дб
Вентилятор 120мм50Дб

Способ управление тиристоромстатический
* При температуре выше +350C требуется запас по току


СХЕМА ПОДКЛЮЧЕНИЯ ТРМ-2М
Схема подключения ТРМ-2М

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-2М

30, 45, 60А80А100А
Габариты ТРМ-2М-30, 45, 60Габариты ТРМ-2М-80Габариты ТРМ-2М-100
125А150, 180А230, 380А
Габариты ТРМ-2М-125Габариты ТРМ-2М-150, 180Габариты ТРМ-2М-230, 380
450А580А720А

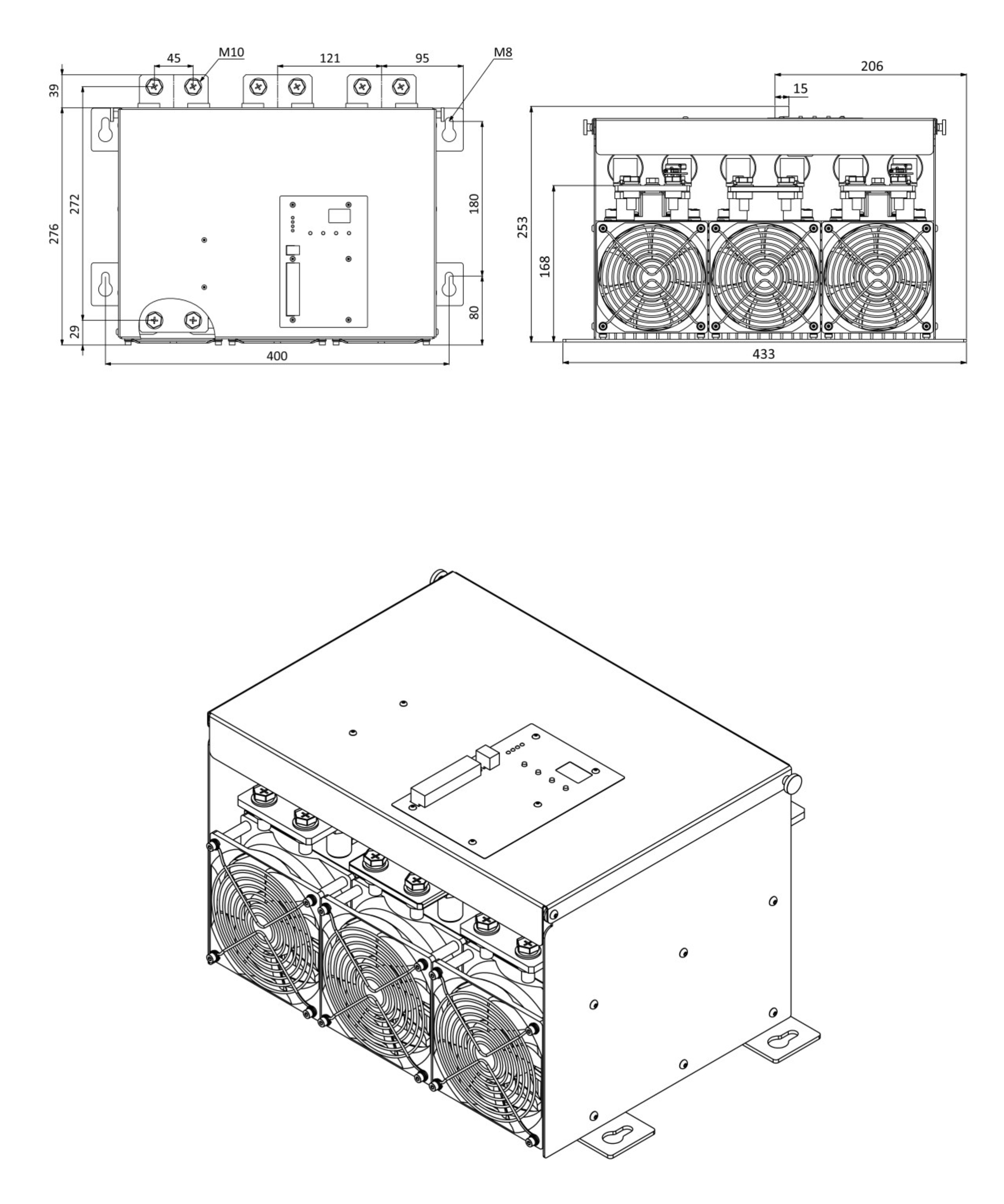

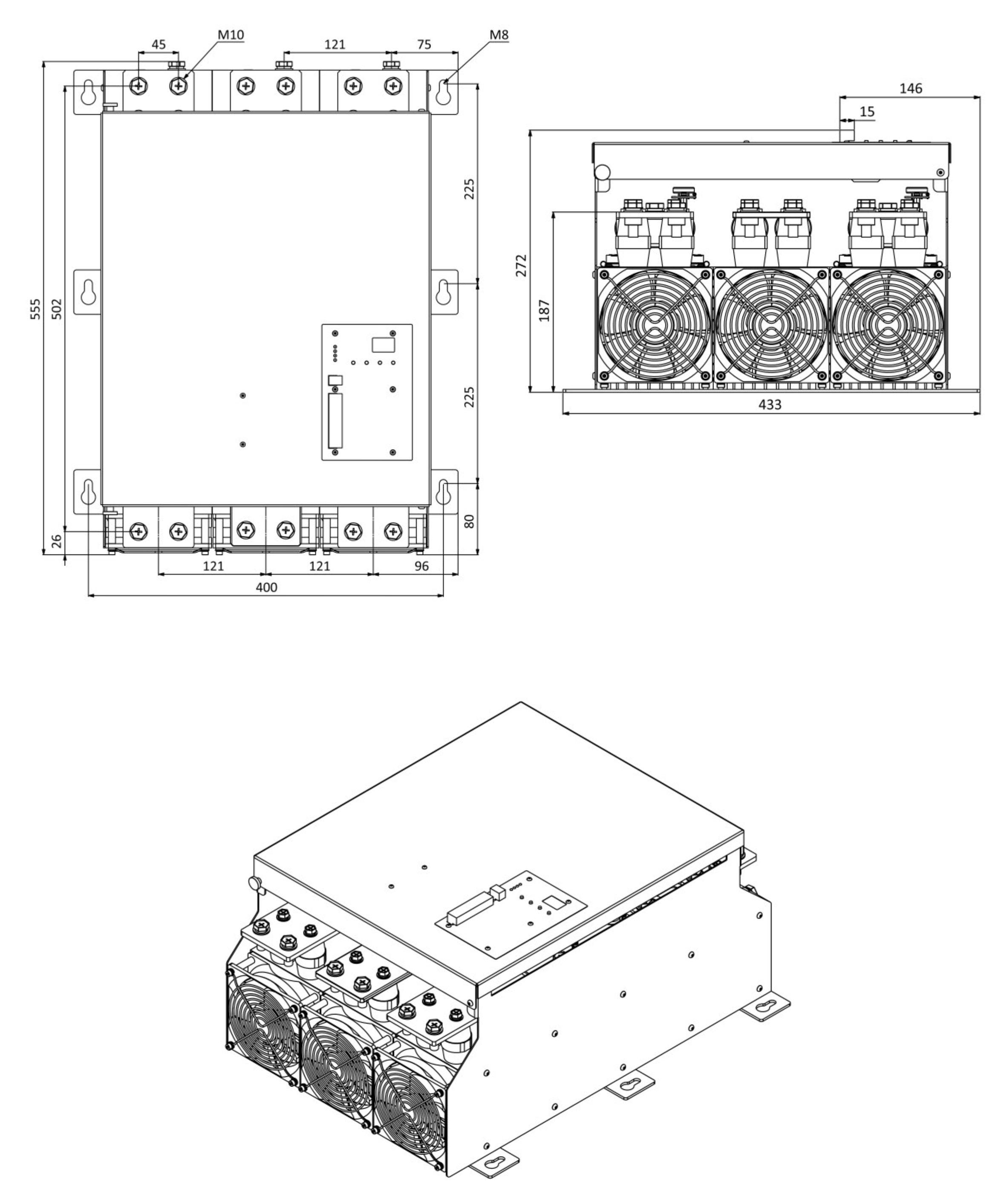

Габариты ТРМ-2М-450Габариты ТРМ-2М-580Габариты ТРМ-2М-720


ТУ 3428-006-31928807-2014
