трехфазные ТРМ-3М

• 5 способов управления тиристорами (выбирается пользователем)
• Широкий диапазон напряжения питания нагрузки - 180...480 VAC и частоты - 50...60Гц
• Встроенные быстродействующие предохранители для защиты тиристоров
• Линеаризация зависимости выходного напряжения или мощности от входного сигнала
• Управление - ток 4…20мА или 0…20мА, напряжение 0...5 VDC, 0...10 VDC , RS-485, переменный резистор или с панели управления
• Обнаружение и индикация причин аварии (обрыва фазы, перегрева регулятора и выхода частоты сети за допустимые пределы, определение перегорания предохранителя) и возможность подключения внешнего аварийного сигнализатора «Авария» к контактам реле. При обнаружении ошибки регулятор отключает нагрузку.


ВНИМАНИЕ! регуляторы мощности НЕ заменяют частотные преобразователи и использовать их для управления электродвигателями НЕЛЬЗЯ.

ПРИМЕНЕНИЕ ТИРИСТОРНЫХ РЕГУЛЯТОРОВ
 Тиристорные регуляторы (далее по тексту - регуляторы) предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.
 Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.
 Регуляторы ТРМ-3М могут управляться вручную с помощью потенциометра, а также от любого устройства управления: постоянным напряжением 0-10В, 0-5В или током 0-20мА, 4-20мА, например, от контроллера температуры. Выпускается модификация с управлением через интерфейс RS-485 по протоколу Modbus RTU.

В ТРМ-3М реализовано пять способов регулировки мощности

	Изменением фазового угла (фазы) открывания тиристора.    Регулировка мощности изменением угла (фазы) открывания тиристора (Phase Angle) – мощность в нагрузке пропорциональна времени открытого состояния тиристора внутри полупериода сетевого напряжения.  Имеется функция линеаризации. Она позволяет линейно изменять напряжение или U2 (мощность при постоянном сопротивлении нагрузки) на нагрузке.    Все трёхфазные регуляторы имеют диапазон регулирования от 1%.
	Числоимпульсный способ управления.    Тиристор включается в момент перехода через ноль сетевого напряжения (Zero Crossing) на весь период. Мощность в нагрузке пропорциональна соотношению числа периодов во включённом и выключенном состоянии.
	Пакетный способ управления индуктивной нагрузкой.    Тиристор открывается с заданной задержкой включения – DT (Delay Triggering) и удерживается открытым в течении числа периодов пропорционально заданной мощности. Мощность в нагрузке определяется числом периодов «N» во включённом состоянии за определённое количество периодов «T».  При этом N = T * P/100,  где Т-количество периодов,  Р - мощность в %.  Данный способ позволяет компенсировать броски тока при коммутации индуктивной нагрузки.  Упреждение DT задаётся пользователем – см. пункт 13.3 паспорта, параметр -
	Пакетный способ управления с режимом плавного пуска «разогрева».    В начале каждой пачки периодов выходная мощность плавно нарастает от 0 до 100% (режим Phase Angle). Затем выдаётся 100% мощности в течении заданного числа периодов.  Мощность на выходе пропорциональна соотношению длительности пачек периодов и периода следования пачек.  P= T/N  где Т - количество периодов,  N = n+d  где n – периоды плавного запуска,  d – периоды полного открытия.
	Пакетный способ управления с режимом однократного плавного пуска «разогрева».    Перед выдачей первой пачки периодов выходная мощность плавно нарастает от 0 до 100% (режим Phase Angle). Затем пачки периодов выдаются без разгона, в начале пачки тиристор открывается в момент перехода напряжения через ноль и удерживается открытым в течении числа периодов пропорционально заданной мощности.

 Способ управления задается пользователем.

ВНИМАНИЕ! Тиристорные регуляторы не предназначены для работы с постоянным током!

КОНСТРУКЦИЯ РЕГУЛЯТОРА МОЩНОСТИ
Регуляторы ТРМ-3М представляют собой модули тиристоров с охладителем, быстродействующие предохранители и контроллер управления, смонтированные в одном корпусе. Контроллер опрашивает внешние аналоговые входы и управляет блоком тиристоров.


ПРИНЦИП РАБОТЫ
 Тиристор - это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.
 Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.
 Блок тиристоров состоит из двух тиристоров, включённых встречно-параллельно. Каждый тиристор пропускает ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.


В режиме максимальной мощности (тиристоры открыты полностью) работа тиристорного блока выглядит так:	В режиме 50% мощности (тиристоры открыты на середине полупериода) работа тиристорного блока выглядит так (режим Phase Angle):


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-3М


СХЕМА ПОДКЛЮЧЕНИЯ ТРМ-3М и ТРМ-3Мn К ТРЁХФАЗНОЙ СЕТИ

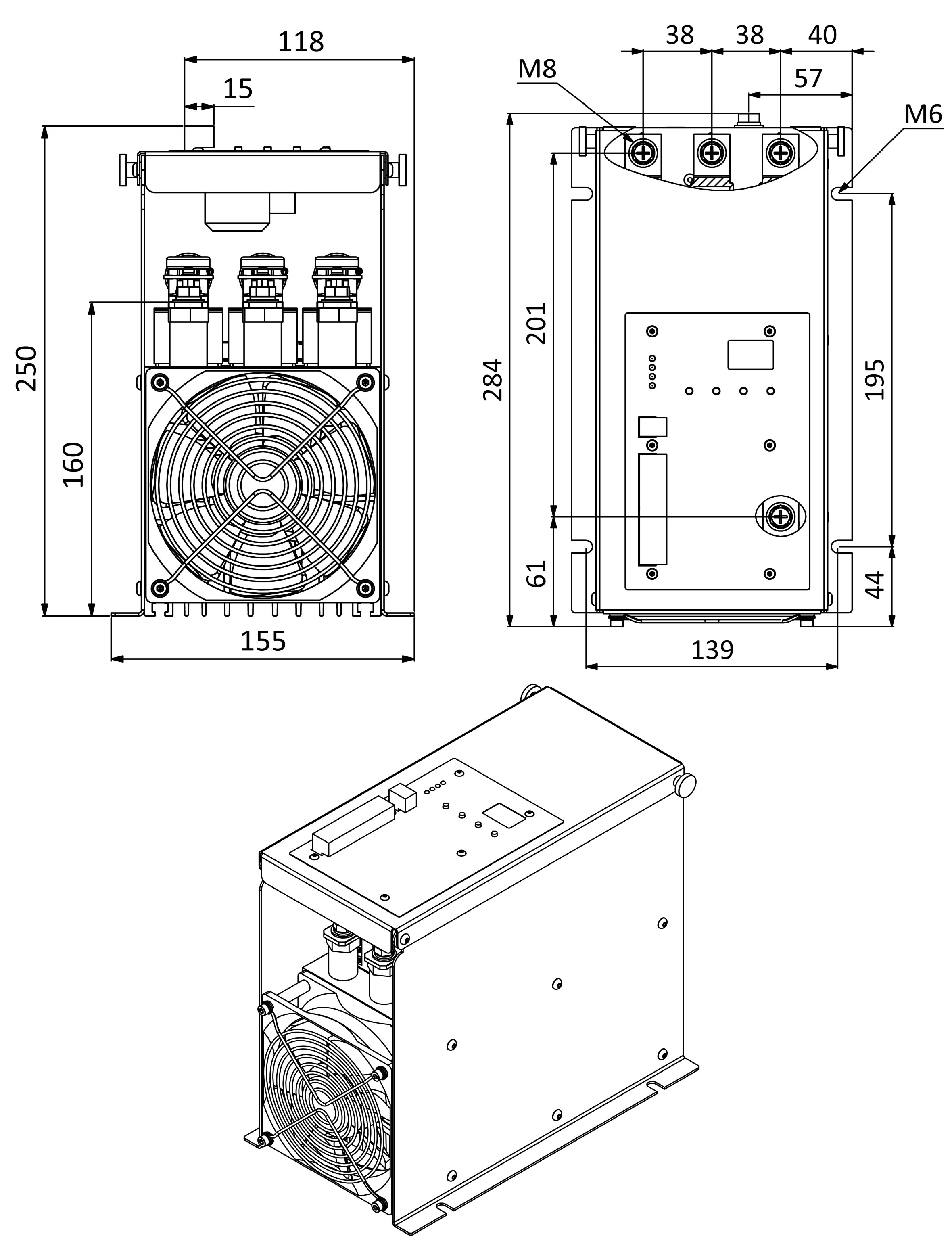

МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-3М

30А	45, 60А	80, 100А
125А	150, 180А	230А
300, 380А	450А	580А
720A
