РП-1-40 Реверсивный переключатель
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
- Максимальный рабочий ток 40А
- Максимальное сечение присоединяемых проводников: 16 мм2
- Номинальное рабочее напряжение: AC230/400В
- Клеммы с защитой от не правильного подключения провода
- Материал корпуса - ABS пластик светло серого цвета (RAL7035), класс горючести V0.
НАЗНАЧЕНИЕ УСТРОЙСТВА
Переключатели предназначены для ручного переключения нагрузки с одного ввода на другой и обратно. Модульные реверсивные переключатели серии РП современное поколение аппаратов, предназначенных для осуществления оперативного управления участками электрических цепей. Переключатель широко используется для установки как в жилых, так и в общественных зданиях.
КОНСТРУКЦИЯ УСТРОЙСТВА
Три фиксированных положения рукоятки I-0-II. Предусмотрено одно, двух и четырехполюсное исполнение. Монтаж модульных реверсивных переключателей производят на 35 мм монтажную DIN-рейку. Среднее положение рукоятки фиксирует нулевое положение контактов.
РАБОТА УСТРОЙСТВА
Переключатели подключаются к электрической сети переменного тока 230/400 В, в соответствии со схемой подключения, в зависимости от исполнения (рис.2). Управление коммутацией вводов осуществляется рукояткой на передней панели. Коммутация происходит по схеме I-0-II. Среднее положение рукоятки фиксирует нулевое (разомкнутое) положение контактов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВА-9
| Параметр | Ед.изм. | РП-1, РП-2, РП-4 |
| Номинальное рабочее напряжение Ue | В | AC230/400 |
| Максимальный рабочий ток Iн | А | 40 |
| Номинальная частота тока сети | Гц | 50/60 |
| Напряжение постоянного тока на один полюс, не более | В | 48 |
| Электрическая износостойкость, не менее | циклов | 10000 |
| Механическая износостойкость, не менее | циклов | 30000 |
| Число полюсов, по исполнениям | шт. | 1, 2, 4 |
| Потребляемая мощность, не более | ВА | 0 |
| Диапазон рабочих температур | ⁰C | -40...+50 |
| Температура хранения | ⁰C | -40...+70 |
| Степень защиты по клеммам в соответствии с ГОСТ 14254-96 | IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Максимальное сечение провода, присоединяемого к зажимам | мм² | 16 |
| Относительная влажность воздуха | до 80% (при 25 ⁰C) | |
| Режим работы | круглосуточный | |
| Рабочее положение в пространстве | произвольное | |
| Масса одного полюса, не более | кг | 0,052 |
| Наличие драгоценных металлов (серебро), на полюс | г | 0,1...0,4 |
Вариант защиты до IP40

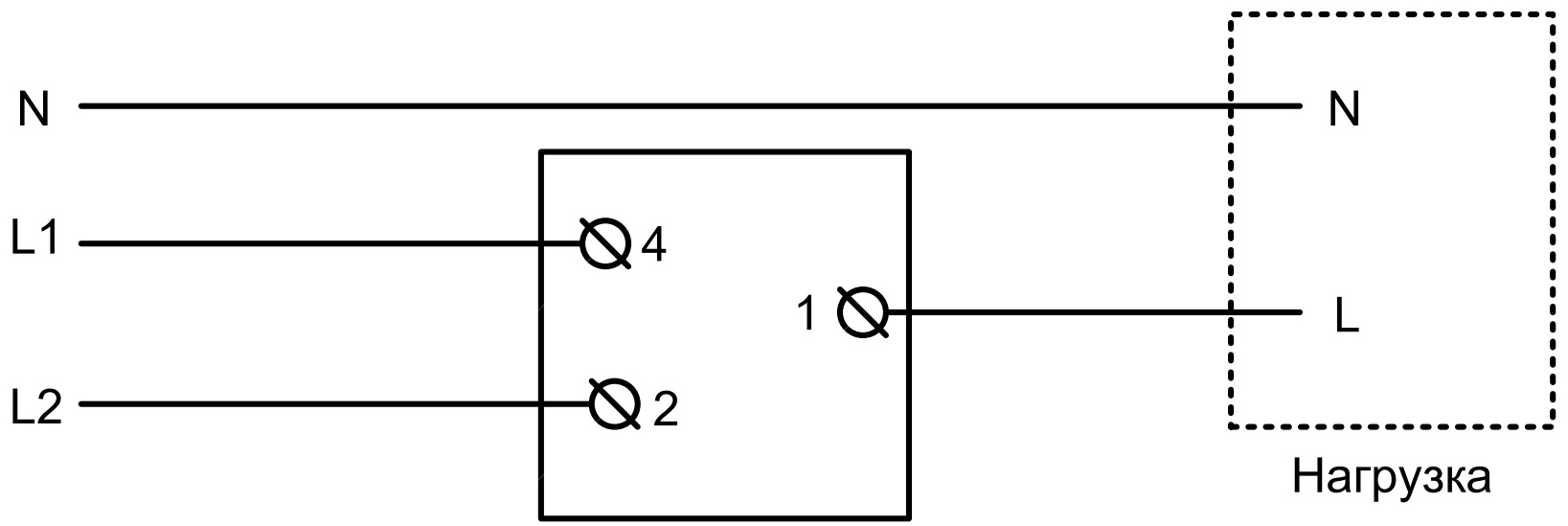

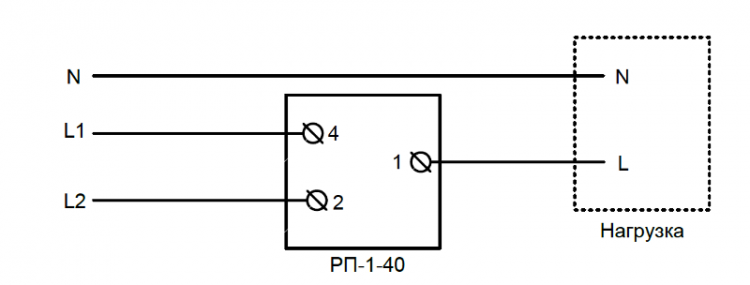

СХЕМЫ ПОДКЛЮЧЕНИЯ ПЕРЕКЛЮЧАТЕЛЕЙ
ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВ
