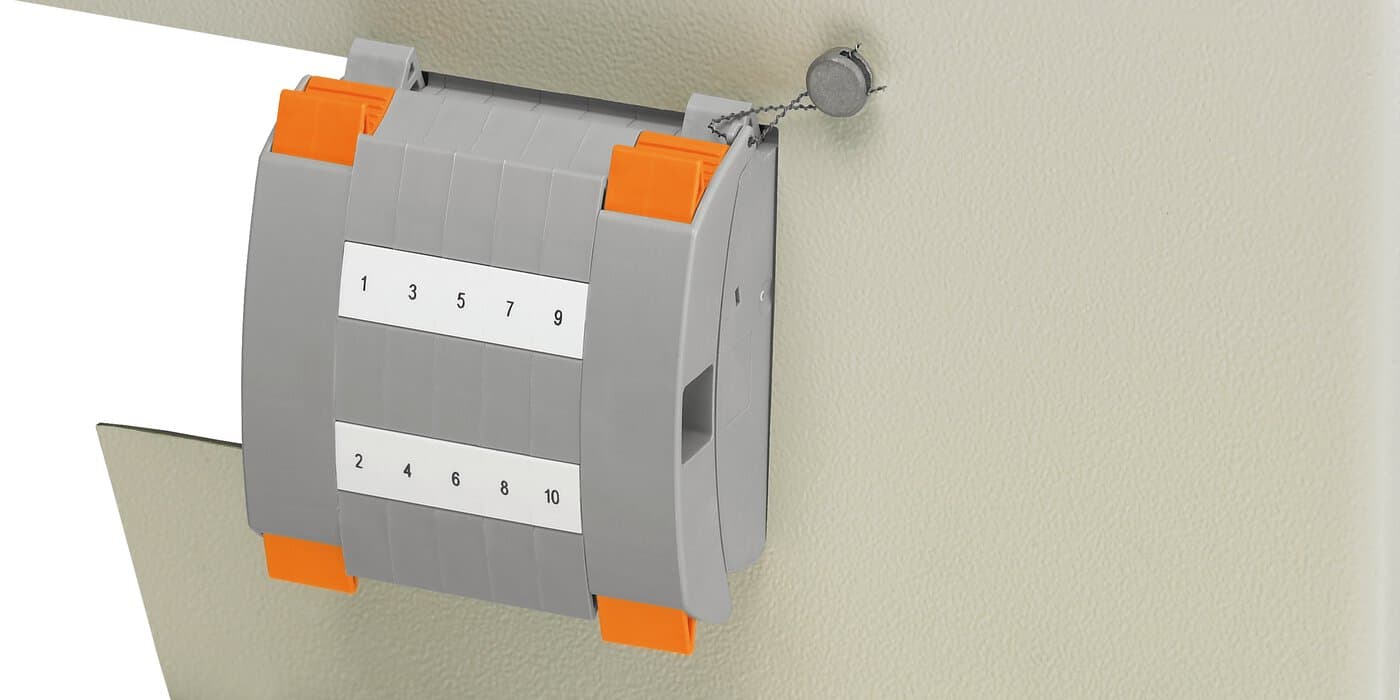

Базовый блок ЭПББ 9+1

Характеристики

Номинальное напряжение

400 В

Номинальный рабочий ток

24 А (для проводника 6 мм 2 )

Максимальный рабочий ток

30 А (для проводника 10 мм 2 )

Род тока

переменный 50-60 Гц

Длина снятия изоляции проводника

10 мм

Номинальное сечение проводника

6 мм 2

Сечение жесткого проводника

0,2 мм 2 …10 мм 2

Сечение гибкого проводника

0,2 мм 2 …10 мм 2

Сечение гибкого проводника (с кабельным наконечником и изоляционной втулкой, либо без изоляционной втулки)

0,25 мм 2 …6 мм 2

Сечение двух жёстких проводников одинакового сечения

0,2 мм 2 …2,5 мм 2

Сечение двух гибких проводников одинакового сечения

0,2 мм 2 …2,5 мм 2

Сечение двух гибких проводников одинакового сечения (с кабельным наконечником без изоляционной втулки)

0,25 мм 2 …1,5 мм 2

Сечение двух гибких проводников одинакового сечения (с кабельным наконечником двойного типа с изоляционной втулкой)

0,5 мм 2 …4 мм 2

Напряжение при проверке сопротивления изоляции

2,21 кВ/50 Гц в течение 60 сек

Кратковременная пропускная способность по току

300 А в течение 1 сек

Ток проверки резервных защит

60 А в течение 6 сек

Класс воспламеняемости согласно UL94

V0

Момент затяжки винта клеммы блока

1,5-1,8 Нм

Винтовая резьба винта клеммы блока

М4

Момент затяжки винта крепления блока

0,8 Нм

Винтовая резьба винта крепления блока

М4

Количество рабочих циклов: рабочая крышка ЭПРК/базовый блок ЭПББ

до 300 циклов

Количество рабочих циклов: тестовая крышка ЭПТК/базовый блок ЭПББ

до 300 циклов

Толщина листа панели для установки

от 1 до 4 мм

Степень защиты оболочки базовых блоков ЭПББ

IP20 по ГОСТ 14255-69
